ZSXF消防专用信号弹性座封闸阀



产品简介/ Product Introduction

ZSXF消防专用信号弹性座封闸阀除具有弹性座封闸阀的优点之外,常应用于自动喷水消防管路系统,来临界控供水管路,可以远地指示阀门开度。

升杆式闸阀及附开度指示闸阀也经常应用于消防系统,如果闸阀安装位置离地面较高时,一般使用升杆闸阀,可以明显指示闸阀开度,若安装位置较低。则需用付开度指示闸阀。

产品特点/ Features

1、流体阻力小,开闭较省力。

2、介质流向不受限制,不扰流、不降低压力。

3、形体简单,结构长度短,制造工艺性好,适用范围广。

4、本公司弹性座封闸阀底部采用全流域直通式设计,等同于一直管道,不易堆积杂物,确保密封可靠,使流体畅通无阻。

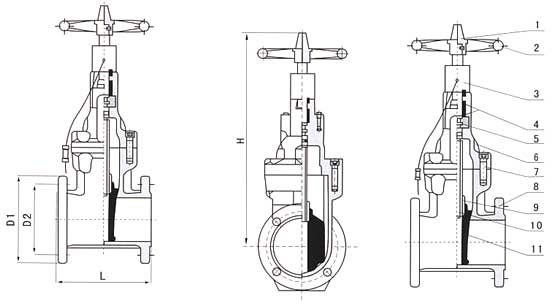

产品结构图/ Product Structure

不锈钢螺纹闸阀结构图

产品参数/ Product parameters

主要零部件材料:
1 传动帽 球墨铸铁、铸钢
2 手轮 可锻铸铁
3 防尘罩 塑料
4 密封圈 丁晴橡胶、三元乙丙
5 止推轴承 锡青铜
6 阀盖 灰铸铁、球墨铸铁、铸钢
7 螺栓 碳钢、不锈钢
8 阀体 碳钢、球墨铸铁、铸钢
9 铜螺母 锡青铜
10 阀杆
不锈钢
11 阀瓣 球墨铸铁+三元乙丙或丁晴橡胶
公称通径DN(mm) 50 65 80 100 125 150 200 250 300 350 400
L 178 190 203 229 254 267 292 330 356 381 406
H(全开) 732 773 820 870 915 1003 1110 1263 1360 1550 1610
